| 加工定制：是 | 品牌：YY | 型号：12864 |
| 种类：LCD液晶屏 | 屏幕尺寸：1英寸 | 色彩：单色 |
| 亮度：高亮 | 对比度：可调、固定 | 分辨率：128*64 |
| 像素：标准 | 点距：0.01mm | 响应时间：1ms |
| 可视角度：6° |

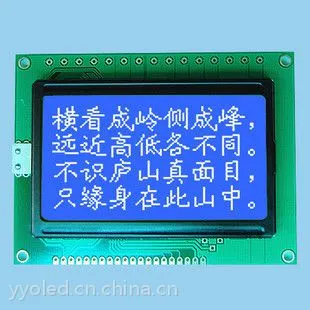

12864带中文字库模块 12864LCD液晶屏
lcd12864
带中文字库的128X64 是一种具有4 位/8 位并行、2 线或3 线串行多种接口方式，内部含有国标一级、二级简体 中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192 个16*16 点汉字，和128 个16*8 点ASCII 字符 集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4 行16×16 点 阵的汉字. 也可完成图形显示.低电压低功耗是其又一***特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶 显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
基本特性编辑
（1）低电源电压（VDD:+3.0--+5.5V）
（2）显示分辨率:128×64 点
（3）内置汉字字库，提供8192 个16×16 点阵汉字(简繁体可选)
（4）内置128 个16×8 点阵字符
（5）2MHZ 时钟频率
（6）显示方式：STN、半透、正显
（7）驱动方式：1/32DUTY，1/5BIAS
（8）视角方向：6 点
（9）背光方式：侧部高亮白色LED，功耗仅为普通LED 的1/5—1/10
（10）通讯方式：串行、并口可选
（11）内置DC-DC 转换电路，无需外加负压
（12）无需片选信号，简化软件设计
（13）工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃
【点 阵 数】：128×64
【外型尽寸】：54×50×7.5
【视域尽寸】：43.5×29
【点 间 距】：0.32×0.39
【点 大 小】：0.28×0.35
【控制器类型】：KS0107/ST7920
