| 加工定制：是 | 品牌：YY | 型号：12232 |
| 种类：LCD液晶屏 | 屏幕尺寸：1英寸 | 色彩：单色 |
| 亮度：高亮 | 对比度：可调、固定 | 分辨率：12232 |
| 像素：标准 | 点距：0.01mm | 响应时间：1ms |
| 可视角度：6° |

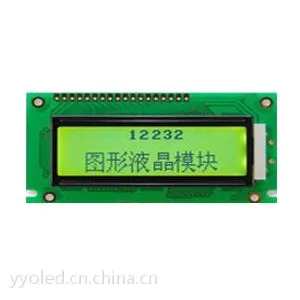

北京 12232 LCD液晶显示屏
型号：YY12232ADYLYSN
外型尺寸： 84.0×44.0×13.2
视区尺寸： 60.0×18.0
控制器： KS0107 KS0108
工作电压： 5.0V/3.3V
备注：显示模式：蓝膜，黄绿膜，灰膜可任选
LCM是什么
LCM（LCD Module）即LCD显示模组、液晶模块，是指将液晶显示器件,连接件，控制与驱动等外围电路，PCB电路板，背光源,结构件等装配在一起的组件。
中文名:LCD显示模组
外文名:LCD Module
接口类型:有4位、8位、VGA
组件:PCB电路板，背光源，结构件
使用注意事项
1 当您在你的产品设计中使用本液晶模组，注意液晶的视角与你的产品用途相一致。
2 液晶屏是玻璃为基础的，跌落或与硬物撞击会引起液晶屏破裂或粉碎。尤其是边角处。
3 尽管在液晶表面的偏振片有抑制反光的表层，应当小心不要划伤表面，一般推荐在液晶表面采用透明塑胶材料的保护屏。
4 如果液晶模组储藏在低于规定的温度以下，液晶材料会凝结而性能恶化。如果液晶模组储藏在高于规定的温度以上，液晶材料的分子排列方向会转变为液态，可能无法恢复到原来的状态。超出温度和湿度范围，会引起偏振片剥落或起泡。因此，液晶模组应储藏在规定的温度范围。
5 如液晶表面遇口水或滴水，应立即擦除，避免长时间过后引起色彩变化或留下污点。水蒸气会引起ITO电极腐蚀。
6 如果需要清洁液晶屏表面，应该用棉或软布轻快地擦拭，仍不能清除时，呵气之后再擦拭。
7 液晶模组的驱动应遵照规定的额定指标，避免故障及***损坏。对液晶材料施加直流电压，会引起液晶材料迅速恶化，应该确保提供交流波形的M信号的连续应用。特别是，在电源开关时应遵照供电顺序，避免驱动锁存及直流直接加至液晶屏。
8 机械注意事项：
a) 液晶模组是在高精度下调试安装的。避免外力撞击，不要对其改变或修改。
b) 不要篡改金属框的任何突出部分。
c) 不要在PCB上打孔或改变外形，不要移动或修改元件。
d) 不要碰到导电橡胶，尤其是在插入背光板时。（如EL背光）。
e) 在安装液晶模组时，确保PCB没有受到扭曲或弯曲力等强制力。导电橡胶的接触是非常精密的，在原基础上轻微的错位会导致像素丢失。
型号：YY12232ADYLYSN
外型尺寸： 84.0×44.0×13.2
视区尺寸： 60.0×18.0
控制器： KS0107 KS0108
工作电压： 5.0V/3.3V
备注：显示模式：蓝膜，黄绿膜，灰膜可任选
